Select the best model of Laser Welding Equipment, according to your needs:

CNC Automatic fiber laser welding:

WD 1000 / 1500 / 2000 W

General description WD 1000 / 1500 / 2000 W

Laser welding brings spectacular advantages versus more conventional arc welding processes in many applications. fiber laser provides an excellent control of essential parameters adjustment and a constant or pulsed laser beam. Also, the integration of this welding process with a programmable CNC provides a repetitive perfect weld during full production.

Programming of welds is quite simple, so we can use this process even for small series of components to be produced or even unique pieces.

There are three (3) different models of this type of equipment, with different output power, so it is possible to choose the right one depending on the materials thickness to be welded and the affordable investment.

All WD equipment available 1000, 1500 or 2000 W, are designed and manufactured according the following principles:

  • Prepared cavity in order to provide a multiple axis laser beam. Robust equipment, corrosion resistant at full operation range of temperatures, with a laser and xenon lamp life from 8 to 10 years.
  • It is possible to use this equipment for spot welding, straight beads, circular, curved, squared or other geometrical shape beads. It is possible to export any CAD design or dimensional graph thanks to the auto-zoom laser head.
  • High integrated structure, with cooler in the same frame, for easy mobility and to access any application.
  • The welding head can be adjusted in any position on 360º.
  • The laser beam diameter is adjustable to desired size.
  • It is possible to weld using the manual torch (option available) or using automatic welding for more precise or massive production of components.
READY TO WELD EQUIPMENT
Soldadura láser fibra automatizada

Section

1 Aplicaciones
2 Descripción
3 Accesorios
4 Mantenimiento
5 Seguridad

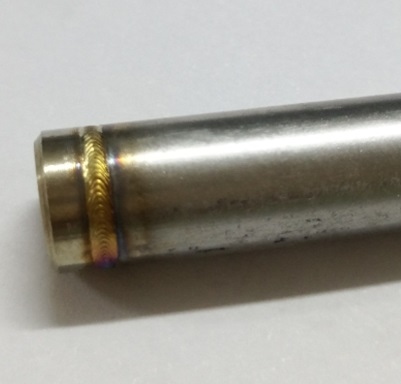

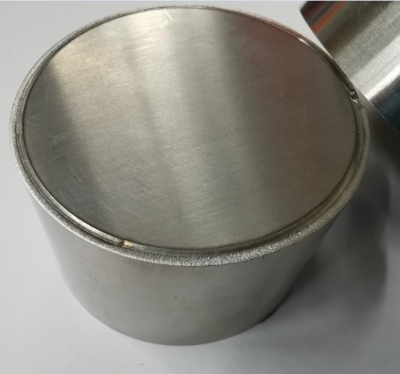

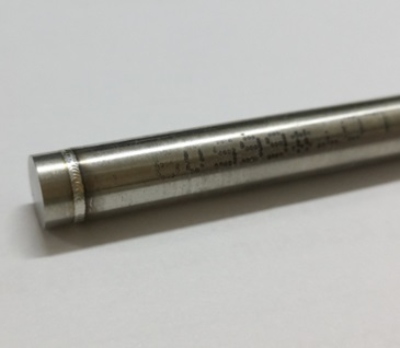

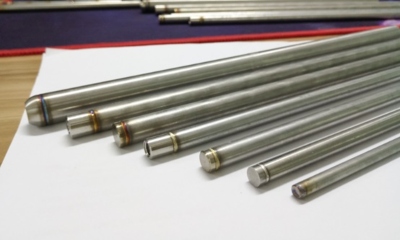

1 Aplicaciones

2 Descripción

Model No.

WD1000

WD1500

WD2000

Potencia del láser

1000 W

1500 W

2000 W

Fuente de láser

Fibra 1080 nm

Conector óptico

QBH

Modulación de Frecuencia

<10 kHz

Máx Profundidad en junta de soldadura

≤3mm

≤4mm

≤4.5mm

Rango de ajuste del punto de luz

0.2 - 2.0 mm

Sistema de refrigeración

Refrigerador de agua de 1 HP

Refrigerador de agua de 2 HP

Refrigerador de agua de 3 HP

Alimentación eléctrica

 220V±5%, 50Hz

380V±5%, 50Hz

Consumo de potencia

5 Kw

8 Kw

10 Kw

Alcance de la longitud de la fibra

10 m

Sistema de Observación

Pantalla CCD más LCD, con puntero rojo

Sistema de Control

PC Industrial con CNC 2000 ó LC5

Iluminación

Lámparas LED circulares

Idiomas

Inglés (Español en construcción)

Memorias

100 grupos

Suministro gas protección

1 línea Argón

Condiciones de trabajo

Tem 5°C-40°C, Hum 5%-85%

Distancia de trabajo de 3-ejes

X=300 mm,Y=200  mm,Z=300 mm

(control eléctrico, precisión ±0.02 mm)

3 Accesorios

Los equipos se entregan completos para múltiples aplicaciones y opcionalmente se pueden añadir los accesorios:

  • Mesa X-Y motorizada
  • Virador inclinable
  • Virador tipo "punto-contrapunto"
  • Antorcha para soldadura manual



Antorcha robusta soldadura láser manual

4 Mantenimiento

La vida de la lámpara de xenón es muy larga.

Se puede considerar que estos equipos de soldadura láser de fibra automatizada no tiene coste de mantenimiento.

Si fuera necesario cambiar la lámpara, el mantenimiento es muy sencillo de realizar, simplemente desmontando la lámpara y substituyéndola por una nueva:

5 Seguridad

LASER = Light Amplification by Stimulated Emission of Radiation

(amplificación de la luz por emisión estimulada de radiación)



La luz visible se encuentra en longitud de onda entre 420 y 720 nm. Los láseres que usamos tanto en soldadura como en limpieza de superficies tienen longitud de onda de 1064 ó 1080 nm. Estos láser que operan en lo que se conoce como "cercano a infra-rojo" son los más peligrosos para el ojo humano incluso a bajos niveles de potencia porque nuestro ojo está preparado para focalizar ese rango de luz de forma mucho más eficiente.

Las gafas de seguridad que se escojan deben proteger los ojos de la particular longitud de onda que usan estos lásers, y considerar adicionalmente la potencia del rayo.

Considerando esto, y contando con el apoyo de ópticos especializados en láser, hemos incorporado una gafa óptima para estas aplicaciones:

Descripción:

Cristal claro, excelente visibilidad. Montura plástico templado color plata. Patillas telescópicas ajustables para máxima comodidad, que pueden montar sobre gafas de visión.

Tipo de filtro: AKG5, 7+ : Para Longitud de onda 1000 a 1550 nm

Ficha Técnica Gafa Seguridad Láser
