Nd-YAG Pulsado WD-500 W

Soldadura Manual ó CNC Programable

Descripción general WD-500W

Equipo de soldadura láser automatizado para uniones precisas y con acabado de excelente calidad en componentes delicados.

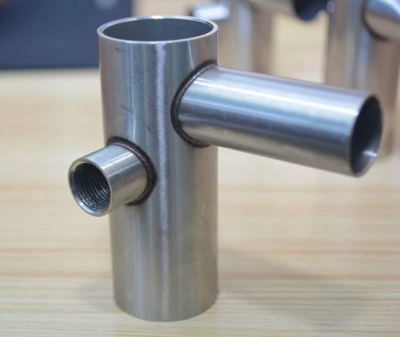

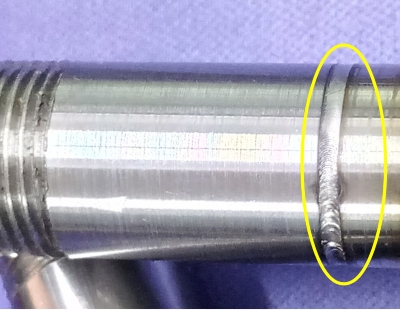

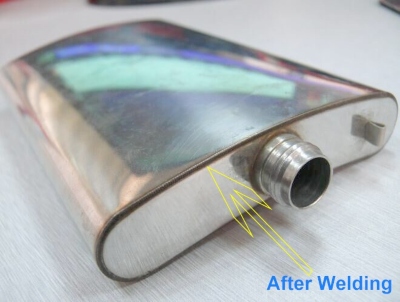

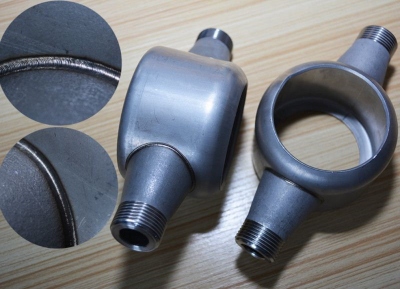

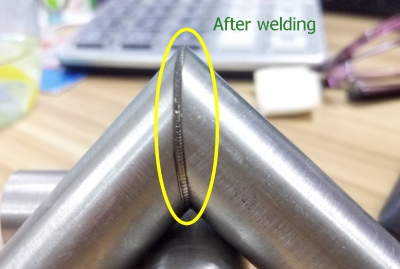

Está diseñado para soldadura de componentes médicos, electrónicos, baterías, instrumentación, accesorios deportivos, sensores, materiales refractarios, incluido tungsteno, recargue de moldes o reconstrucción precisa de piezas de todo tipo.

Incorpora ordenador de programación de parámetros y pantalla para visualización de los mismos.

El equipo se puede escoger en dos versiones:

  • Preparado con antorcha para SOLDADURA MANUAL
  • Preparado con PC-CNC para SOLDADURA AUTOMATIZADA

Se puede trabajar sobre la mesa de trabajo, u opcionalmente añadir un virador inclinable, un virador «punto-contrapunto» y/o una mesa deslizadera X-Y para soldaduras planas.

EQUIPO LISTO PARA USAR

Este equipo se entrega en dos versiones:

  • Versión soldadura MANUAL, con antorcha de soldadura
  • Versión soldadura AUTOMATIZADA, con cabezal de soldadura y PC para programación CNC
SOLDADURA MANUAL CON ANTORCHA
SOLDADURA AUTOMATIZADA CNC
Soldadura láser fibra automatizada

Section

1 Aplicaciones
2 Descripción
3 Accesorios
4 FICHA TÉCNICA
5 Seguridad
1 Aplicaciones

2 Descripción

En su versión con antorcha para soldadura MANUAL, el equipo se entrega listo para soldar:

En su versión para soldadura AUTOMATIZADA con CNC, el equipo se entrega preparado y listo para soldar:



3 Accesorios

Opcionalmente, se pueden añadir los siguientes accesorios para lograr fácilmente óptimos resultados:

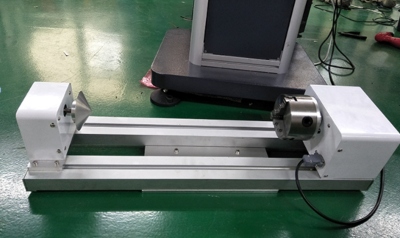

  • Virador tipo "Punto-Contrapunto"

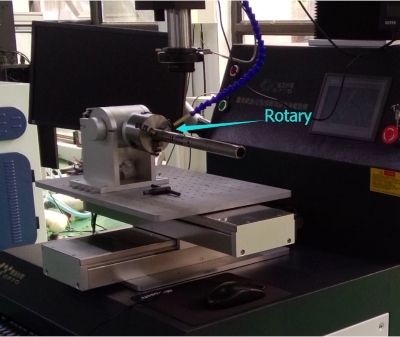

  • Virador inclinable
  • Mesa motorizada X-Y

4 FICHA TÉCNICA

Para más detalles, descargue la Ficha Técnica en este enlace.



Potencia del láser 500 W
Fuente de láser Nd: YAG
Anchura de Pulso 0.2~20 ms
Frecuencia de Pulso 0~100 Hz
Capacidad de Penetración en junta de soldadura ≤ 1mm
Rango de ajuste de punto de luz  0.1-3.0 mm
Sistema de refrigeración  Refrigerador industrial de agua 3 HP
Alimentación eléctrica  380V±5%, 50Hz
Consumo 18 KW
Energía de pulso singular 120 J
Sistema de observación Cámara CCD  y pantalla LCD display, con puntero rojo
Sistema de Control  PC industrial con software CNC 2000
Desplazamiento 3-ejes X=300 mm,Y=200 mm,Z=300 mm (control eléctrico, precisión ±0.02 mm)
Capacidad Memorización 100 grupos
Iluminación Lámparas LED circulares
Idiomas de pantalla Inglés (Español en construcción)
Alimentación de Gas de Protección 1 línea, argón
Condiciones ambientales de operación Tem 5°C-30°C, Hum 5%-85%



5 Seguridad

LASER = Light Amplification by Stimulated Emission of Radiation

(amplificación de la luz por emisión estimulada de radiación)



La luz visible se encuentra en longitud de onda entre 420 y 720 nm. Los láseres que usamos tanto en soldadura como en limpieza de superficies tienen longitud de onda de 1064 ó 1080 nm. Estos láser que operan en lo que se conoce como "cercano a infra-rojo" son los más peligrosos para el ojo humano incluso a bajos niveles de potencia porque nuestro ojo está preparado para focalizar ese rango de luz de forma mucho más eficiente.

Las gafas de seguridad que se escojan deben proteger los ojos de la particular longitud de onda que usan estos lásers, y considerar adicionalmente la potencia del rayo.

Considerando esto, y contando con el apoyo de ópticos especializados en láser, hemos incorporado una gafa óptima para estas aplicaciones:

Descripción:

Cristal claro, excelente visibilidad. Montura plástico templado color plata. Patillas telescópicas ajustables para máxima comodidad, que pueden montar sobre gafas de visión.

Tipo de filtro: AKG5, 7+ : Para Longitud de onda 1000 a 1550 nm

Ficha Técnica Gafa Seguridad Láser
