Nd-YAG Pulsado 200 W

Descripción general W200

Equipo para micro-soldadura láser manual para uniones precisas y con acabado de excelente calidad en componentes delicados.

Especialmente desarrollado para aplicaciones en joyería, relojería, en implantes odontológicos, ópticos y medicinales y para pequeñas reparaciones de componentes de alta precisión.

EQUIPO LISTO PARA USAR
Laser soldadura manual

Section

1 Operación
2 Aplicaciones
3 Descripción
4 Seguridad
1 Operación

Soldadura manual láser

Operación del equipo

  • Rápida velocidad de soldadura
  • Perfectos cordones con aspecto inmejorable
  • Soldadura eficiente y sencilla de ejecutar
  • Preparada con refrigeración de agua y con aportación de gas de protección para materiales oxidables
  • Seguro aporte de varilla para relleno de las juntas o recrecimiento de superficies
  • Se pueden soldar materiales refractarios
  • Diseño de óptica última generación
  • Incorpora un microscopio de X10 y opcionalmente se puede añadir una cámara de alta sensibilidad CCD
  • Mantenimiento sencillo
  • Puede trabajar en turno continuado durante las 24 horas del día
2 Aplicaciones

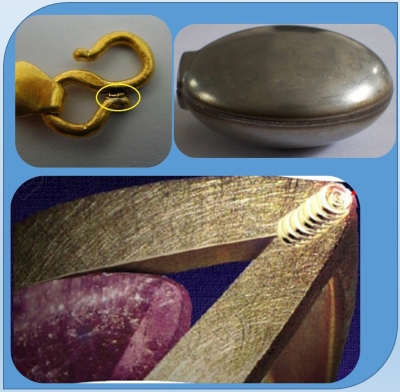

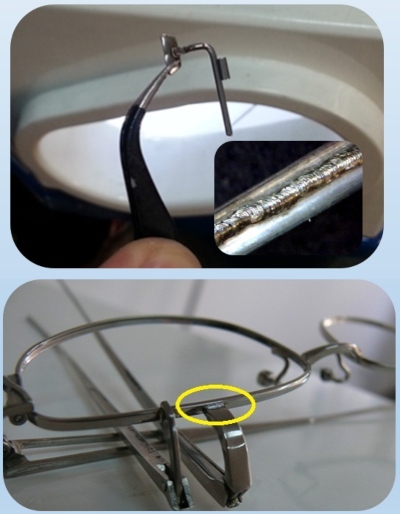

Aplicaciones en joyería, relojería, implantes y óptica:

[layerslider id="1"]

3 Descripción

Características Técnicas:

Potencia del láser

200 W

Fuente de láser

Nd: YAG Pulsado

Anchura de pulso

0.1-10 ms

Frecuencia de Pulso

1~30 Hz

Energía Pulso singular

60 J

Diámetro del rayo láser

0.1-3.0 mm

Diámetro  Máximo varilla aporte

Máx 0.6 mm

Sistema de Refrigeración

Refrigerador de agua independiente 1 HP

Alimentación eléctrica

220V - 50Hz/60Hz - 40A

Consumo de potencia

Máx 6 KW

Sistema observación de la soldadura

Microscopio 10X (Cámara son sensor CCD Opcional)

Capacidad de Memorización

10 grupos

Iluminacicón de la cámara de trabajo

Anillos de lámparas LED

Idiomas

Inglés (español en construcción)

Suministro de gas de protección

Conexión rápida con rácord

Ambiente de trabajo

Tem 5°C-35°C, Hum 5%-85%

Dimensiones externas del equipo

1/2: 800*600*990 mm

2/2:1100*700*1410 mm



4 Seguridad

LASER = Light Amplification by Stimulated Emission of Radiation

(amplificación de la luz por emisión estimulada de radiación)



La luz visible se encuentra en longitud de onda entre 420 y 720 nm. Los láseres que usamos tanto en soldadura como en limpieza de superficies tienen longitud de onda de 1064 ó 1080 nm. Estos láser que operan en lo que se conoce como "cercano a infra-rojo" son los más peligrosos para el ojo humano incluso a bajos niveles de potencia porque nuestro ojo está preparado para focalizar ese rango de luz de forma mucho más eficiente.

Las gafas de seguridad que se escojan deben proteger los ojos de la particular longitud de onda que usan estos lásers, y considerar adicionalmente la potencia del rayo.

Considerando esto, y contando con el apoyo de ópticos especializados en láser, hemos incorporado una gafa óptima para estas aplicaciones:

Descripción:

Cristal claro, excelente visibilidad. Montura plástico templado color plata. Patillas telescópicas ajustables para máxima comodidad, que pueden montar sobre gafas de visión.

Tipo de filtro: AKG5, 7+ : Para Longitud de onda 1000 a 1550 nm

Ficha Técnica Gafa Seguridad Láser
